Спортивный комплекс с ледовой ареной, Московская область

Описание проекта

• Проект, экспертиза, строительство – 2014г.
• Главный архитектор проекта – Брайловская Н.Н.
• Главный инженер проекта – Куценко А.А.

Пространственная, планировочная и функциональная организация объекта.

Здание спортивного комплекса с ледовой ареной предназначено для проведения учебно-тренировочных занятий по хоккею и фигурному катанию, а также для соревнований не выше областного масштаба.

Вокруг комплекса запроектирован проезд шириной 3,50 м для возможности подъезда пожарной техники и обслуживания.

На территории, перед главным фасадом здания запроектирована автостоянка на 54 м/м, в том числе 5 м/м – для маломобильных групп населения.

Здание спортивного комплекса двухэтажное и имеет в плане форму прямоугольника с размерами 81,5 х 40,2 м, с высотой в коньке +11,400.

За относительную отметку 0,000 условно принят уровень чистого пола 1 этажа. Число зрителей – 306 чел., в т.ч.: 300 мест на трибунах 2-го этажа, 6 места для маломобильных групп населения на 1-ом этаже, вблизи ледовой арены.

На первом этаже располагается:

• ледовое поле 58х28 м.,
• в под трибунном размещены раздевалки для спортсменов.
• входная группа со снекавтоматами, касса, гардероб для посетителей, магазин спортивных товаров, помещение проката обмундирования, санузлы для посетителей и служебные санузлы.
• технические и вспомогательные помещения.

На втором этаже располагаются:

• зрительские трибуны,
• помещения административного назначения,
• санузлы,
• вспомогательные помещения.

Раздевалки для спортсменов рассчитаны по 20 человек.

Архитектурно-композиционные решения фасадов и интерьеров.

Фасадные решения здания выполнены с учетом окружающей застройки.

Фасады расположенного вблизи участка проектирования физкультурно-оздоровительного комплекса выполнены с применением сендвич-панелей белого и синего цветов. Ограждающие конструкции и покрытия кровли проектируемого комплекса выполняются из сборных утепленных сендвич-панелей 120мм, Тrimo трех цветов: белый, синий, желтый.

Покрытие выполняется также из сендвич-панелей Trimo 200мм. Интерьеры спортивного комплекса выполняются в основном светлых тонах, с применением в отделке также, синего и желтого цвета.

Технико-экономические показатели

Сведения о потребности объекта в топливе, воде и электрической энергии

Потребности проектируемого здания в энергетических ресурсах составляют:

• Электрическая энергия: расчетная мощность – 225 кВт.
• Вода – 21,6 м3/сут.
• Теплоснабжение – 785 кВт.

Ориентировочная стоимость строительства – 140 мил.руб.

Примеры проектной документации

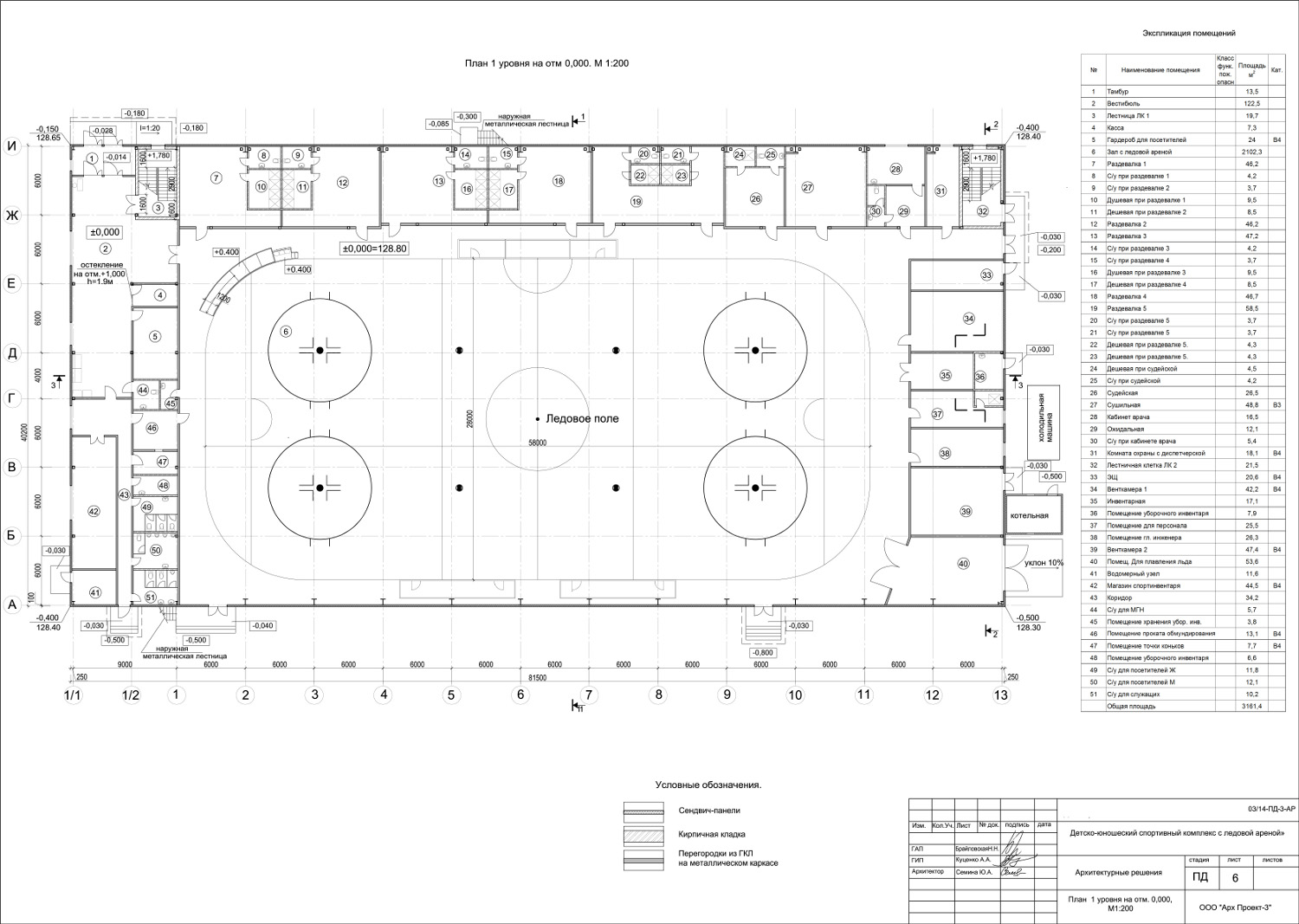

1-й уровень.

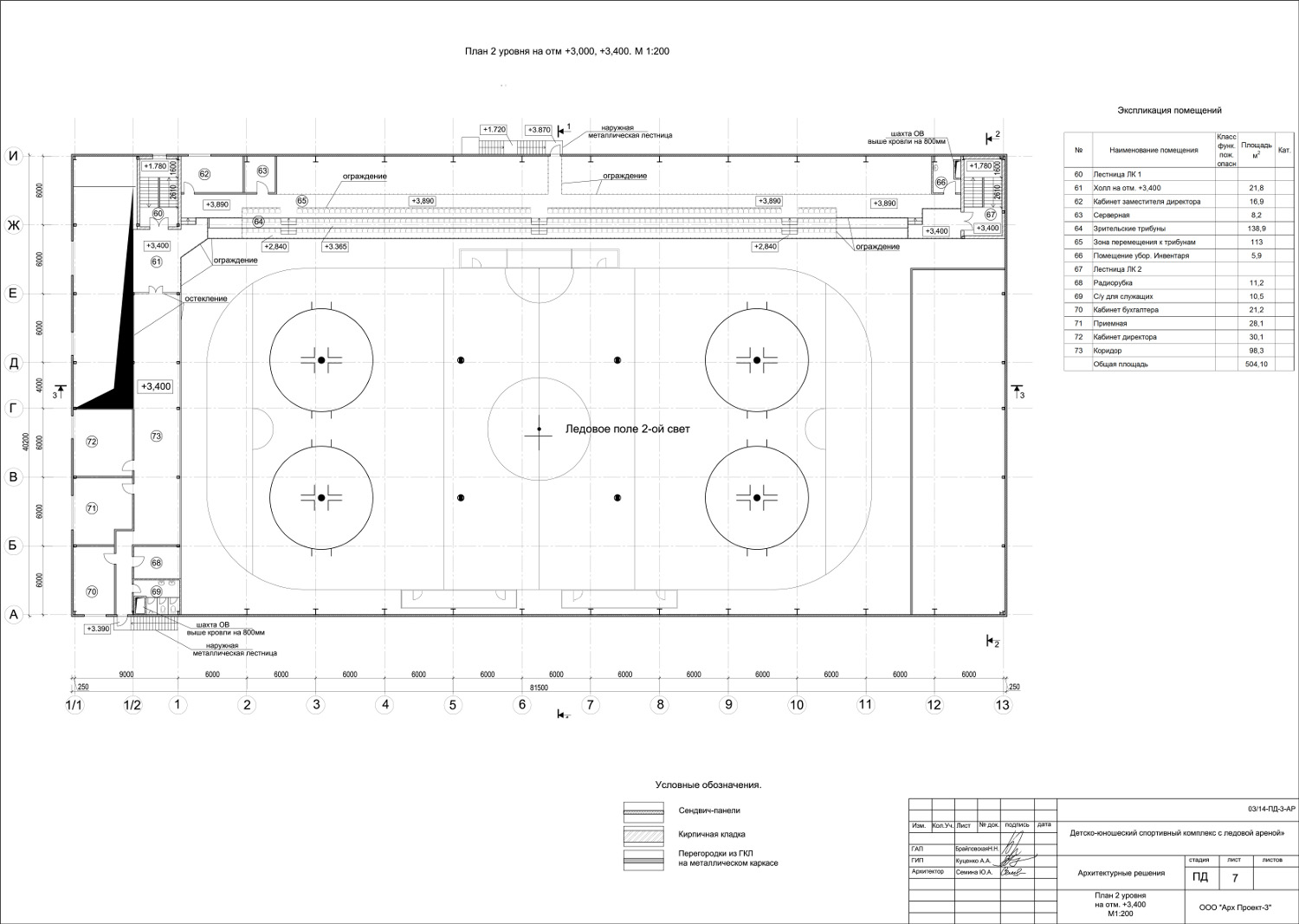

2-й уровень.

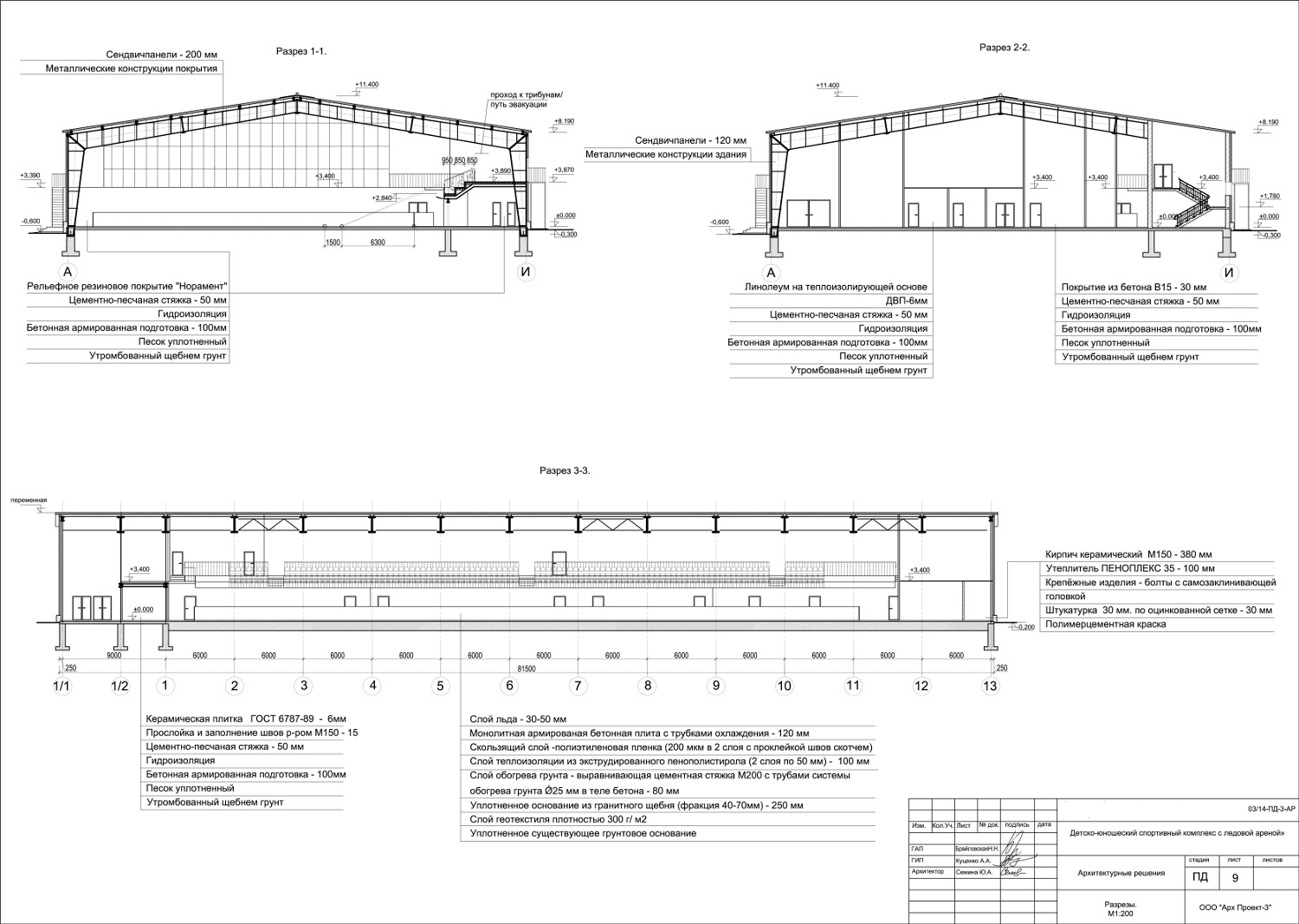

Разрез.
